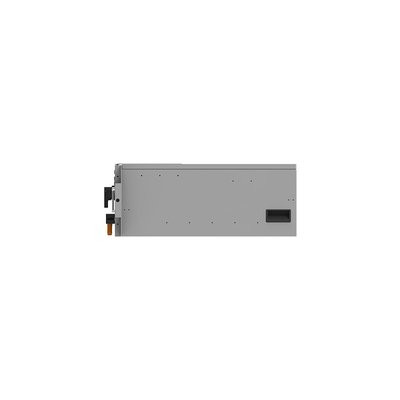

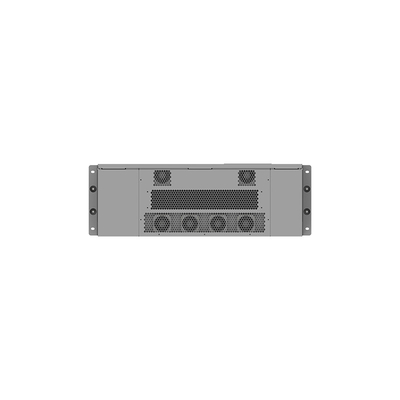

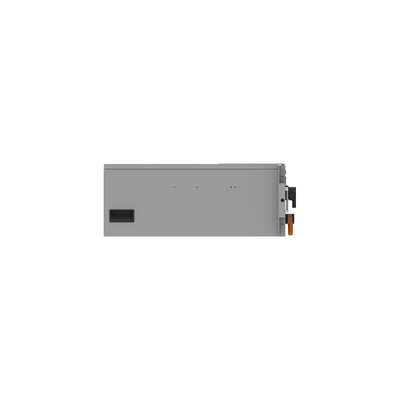

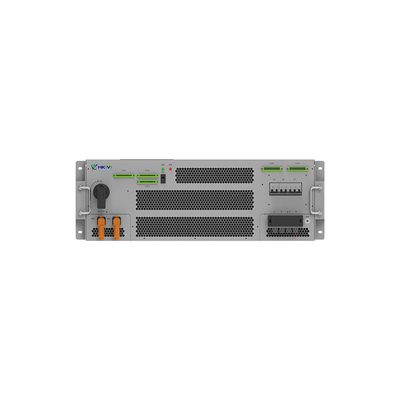

PCS100 G 125 3S Modular Energy Storage Converter Battery For Integrated High Voltage Box (een batterij voor geïntegreerde hogespanningskas)
Contacteer me voor vrije steekproeven en coupons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Gelijkstroom-Voltagewaaier | 650~950Vdc | Maximumgelijkstroom-Stroom | 189A |
|---|---|---|---|
| AC-kernvermogen | 100 kW | AC Maximumstroom | 174A |
| THDi (vermogen) | < 3% ((Ipn) | DC-component | < 0,5% ((Ipn) |
| Geschat netvoltage | 400 V | Verstelbaar bereik van de vermogensaandeelhouder | -1 ~ 1 |
| Nominale netfrequentie | 50Hz/60Hz ±5Hz | Isolatiemodus | Geen transformator |
| Systemen (W * H * D) | 900*320*800 mm | Gewicht | 140 kg |
| Markeren | Modulaire batterij voor energieopslag,PCS100 energieopslagconverter,Geïntegreerde energieopslagconverter |
||
Productomschrijving
PCS100 G 125 3S modulaire energieopslagconverterbatterij voor geïntegreerde hogespanningsdoos
Modulaire energieopslagconverter (MESC)
1. Technische definitie en kernarchitectuur
Een modulaire energieopslagconverter (MESC) is een geavanceerd vermogenselektronica-systeem dat is ontworpen voor intelligent energiebeheer in moderne elektriciteitsnetwerken.
1.1 Subsysteem Vermogensomzetting
Bi-directionele AC/DC- en DC/DC-conversievermogen (topologie: typisch 3-niveau T-type of NPC)
Een breed spanningsbereik (400V-1500V gelijkstroom, 380V-690V wisselstroom)
96-98,5% maximaal rendement (CEC gewogen)
1.2 Modulaire bouwstenen
Standaard vermogensmodules (25/50/100kW per module)
warm uitwisselbaar ontwerp met een overdrachtstijd van < 5 ms tijdens vervanging
N+1 of N+X redundantieconfiguratieopties
1.3 Controlesysteem
Hierarchische besturingsarchitectuur:
Primaire: Droopcontrole voor energieverdeling
Secundair: Spannings-/frequentieregeling
Tertiair: Economische verzending (convexe optimalisatiealgoritmen)
< 500 μs controleperiode van de binnensluis
2. Analyse van de technische voordelen
2.1 Scalabiliteit
-
Schaling van het vermogen: 100 kW tot 20 MW+ via parallelle aansluiting
-
Capaciteitsvergroting: onafhankelijke DC-bus met batterij maakt afzonderlijke uitbreiding mogelijk
-
2.2 Betrouwbaarheid verbeteringen
-
Foutvermindering:
-
Een enkele module mislukt waardoor het vermogen met < 2% afneemt
-
Gracieuze afbraakcapaciteit
-
-
MTBF > 100.000 uur (IEC 62424-certificering)
-
2.3 Prestatiemeters
| Parameter | MESC-prestaties | Conventioneel omzetter |
|---|---|---|
| Reactietijd | < 1 ms (10-90% stap) | 10-50 ms |
| THD | < 2% bij volle lading | 3-5% |
| Efficiëntiecurve | > 95% bij een belasting van 20-100% | Dompelt tot 88% bij 30% belasting |
4Technologie Roadmap
4.1 Energie-apparaten van de volgende generatie
-
SiC-MOSFET-adoptie:
-
1200V/300A modules beschikbaar
-
Vermindering van het verlies door overstappen met 50%
-
-
-
Geavanceerde verpakking:
-
Dubbelzijdig koelen
-
met een vermogen van niet meer dan 50 W
-
-
4.2 Digitale transformatie
-
Implementatie van digitale tweeling:
-
Elektro-thermische modellering (3D eindige element)
-
Overgebleven levensduur voorspelling (Weibullverdeling)
-
-
-
P2P-handel op basis van blockchain:
-
Geclassificeerde afwikkeling van slimme contracten
-
Validering van transacties op MW-schaal
-
